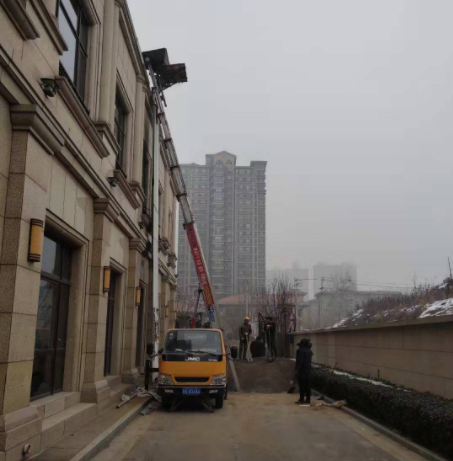

云梯車的液壓油在線清洗處理裝置的設計與實現?  潤滑油廢油的直接丟棄會造成環境污染,。油液的污染可能會導致液壓系統出現崩潰的狀況。提高油液的性能和使用周期至關重要,。國內現有的凈油機具有種類少,、科技含量低等問題。本文設計與實現了一種自動,、手動兩檔可自行切換的云梯車的液壓油在線清洗處理裝置,。該裝置可以在不停電、不停產,、不換新油,、不用濾紙的狀況下對不合格的油液進行處理，經過處理的油液達到***標準,，可以廣泛地在油液凈化領域中應用,。

云梯車的液壓油在線清洗處理裝置采用真空干燥原理和分離工程技術設計而成。其中真空罐單元,，利用不同溶液的沸點不同,，在高真空環境下，水的沸點變低,。加溫曲線過濾單元采用多級,、微壓滲透的方式對油液進行過濾凈化。在進出油管和排污管的基礎上,，又增加了回油管,，將滲透不及時的油液從回油管中導出，避免浪費油液,，確保工作時設備保持微壓狀態,。設備啟動后，油液是從外向內滲透,，雜質和水分被攔截在濾芯外，從排污口定期排出,，而經過各級過濾后的油液由排油口排出,。

硬件設計，云梯車的液壓油在線清洗處理裝置選用的西門子S7系列PLC體積小、速度快,、標準化,，具有網絡通信能力，功能更強,，可靠性高,，可以滿足設備的控制需求。PLC只能處理數字量,，模擬量則需要通過擴展模擬量輸入輸出模塊來完成壓力,、溫度、流量,、真空度等數據的處理,。觸控屏選用昆侖通態MCGS的嵌入式一體化觸控屏TPC1061Ti，圖像顯示功能強大,，通過以太網口與PLC連接通訊,。實時監控設備的運行、故障狀態,，記錄歷史數據,，提高了控制系統對設備運行的控制效果?？刂葡到y(tǒng)采用PLC作為主控制器,，MCGS觸控屏，通過結合其他相關的硬件設備完成相關參數的采集,、轉換及控制,。當出現以下幾種情況時，設備報警停機:壓力開關或設備的壓力大于設定值;油箱內的上下浮球液位計觸發;真空罐下浮球液位計觸發,。

軟件設計包括PLC和觸控屏的軟件設計,。STEP7MicroWINSMAＲT軟件是專用于S7200SMAＲTPLC的編程軟件，支持LAD,、FBD,、STL語言。設備采用PLC的**語言梯形圖(LAD)對PLC編程,，包括注油,、加注、凈化,、蓄能,、報警、預加熱和排油等功能,。采用昆侖通態的MCGSE組態環境和MCGSE模擬運行環境,，構造并生成上位機監控系統的組態軟件系統，完成現場數據的采集與監測、前端數據的處理與控制,。監控系統設計了工藝畫面,、泵手控、閥手控,、參數設置,、歷史數據、報警畫面和啟動畫面等用戶畫面,。畫面之間可以隨意切換,，便于現場工作人員對系統進行實時的操作和監測。用戶可以在參數設置畫面上對裝置的真空度,、流量,、溫度范圍、加注和凈化時間等進行設置,，整個裝置的設計更加人性化,。

云梯車的液壓油在線清洗處理裝置采用西門子S7系列PLC作為主控制器，MCGS觸控屏作為監控系統,，完成了整個裝置的自動控制和人機交互,，提高了油液凈化的效率和凈化的質量，可以廣泛地應用于工程領域中,。
